联箱视频机器人

管道机器人-联箱视频机器人

1、联箱视频机器人产品介绍

1)联箱检修或安装吹管后特别容易把汽水系统异物滞留在联箱中,起炉后这些异物容易吸附在联箱小孔上,造成受热面超温爆管,所以联箱的洁净度检查十分必要。


2)原来的检查工具基本都用工业内窥镜从手孔进入后,手动推进,观看小孔时将内窥镜摆头正对小孔,但有几个问题无法解决:①很难对准每一个小孔②好不容易对准每一个小孔又不知道是哪一个,对所有的小孔检查根本无法实现。

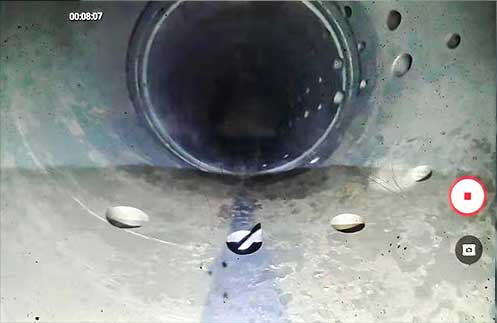

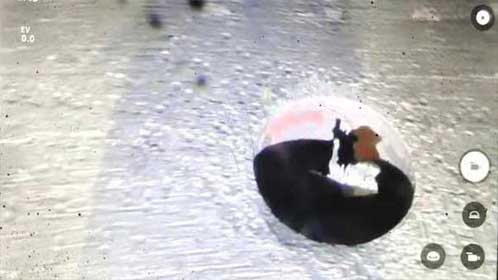

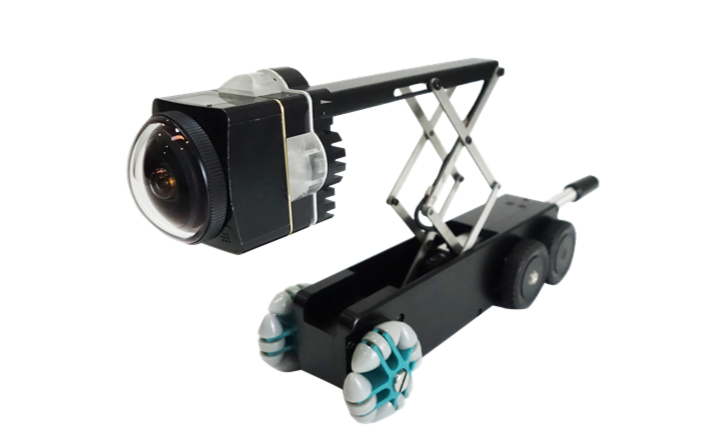

3)新研发的联箱视频机器人可从手孔(大于70mm)进入联箱中电动爬行,电动升降支架将高清全景镜头置于联箱中心线位置。镜头视角214度,可清晰显示周向小孔图像、小管孔的焊口和节流圈。检测效率高,定位准确,不留死角,检查一个联箱只需不到半小时。磁性行走轮吸附,避免重心不稳侧翻,且能把铁磁性异物用磁轮带出来。




2、技术参数



序号

参数名称

参数值

1

工作电压

12V

2

灯光

亮度可调节

3

视频/像素

4K高清180°环视摄像头1725万有效像素

4

速度

1.5米/分

5

控制线长度

25米

6

尺寸

300*65*65 mm

7

探头升高尺寸

0-150mm可调

8

可检查手孔内径

70mm以上

9

可检查联箱内径

300mm以上
