一、项目概述
随着电力体制的改革，信息化和工业化深度融合等科技进步的推进，以及节能减排、雾霾治理一系列环保政策的出台等多种因素的共同作用下，火电企业面临着新形势、新挑战，同时也带来了新机遇。
燃料管理作为火电企业降本增效的关键环节，是火电企业核心竞争力之一，燃料管理水平的高低直接反映了火电企业管理水平的高低，也直接影响着火电企业的经济效益。传统燃料管理模式流程环节较多、人为因素影响较大，广泛存在着燃料业务数据不准、管理效率不高的问题，所以探索新的燃料管理模式，实现精细化燃料管理是火电企业经营的生命线、安全生产的保障线、成本管理的主控线。
二、项目目标
1、集中管控
集成布置、集中管控燃料业务流程，实现关键环节数据监测，解决燃料管控难度大、风险高的问题。
2、设备自动
实现燃料计量、采样、制样、化验、存样、储煤、工作自动化、标准化，提升管理水平。
3、数据互联
自动采集与传输燃料数据信息，实时掌握入厂、库存煤的数量，提高燃料信息完整、准确、及时性。
4、实时监控
对燃料现场，图像实时监控、设备状态监测，提高整体运营效益及应对现场变化的能力。

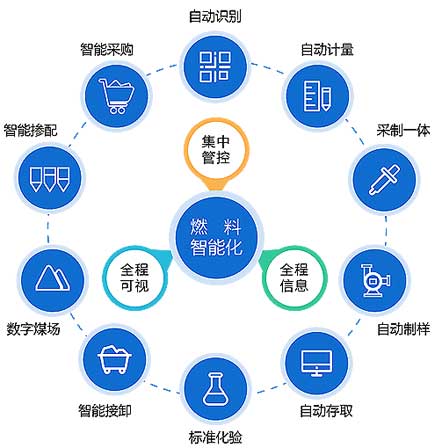

燃料全流程闭环管控图
三、系统功能
燃料智能化管控系统综合运用信息技术、接口技术以及其他现代科学技术，实现燃煤全过程生产自动化、管理信息化、过程可视化、管理环节无缝对接、无人干预，管理数据自动生产、网络传输，工作全程实时监控，从而实现物料流、信息流、监控流的有效闭环管控制。

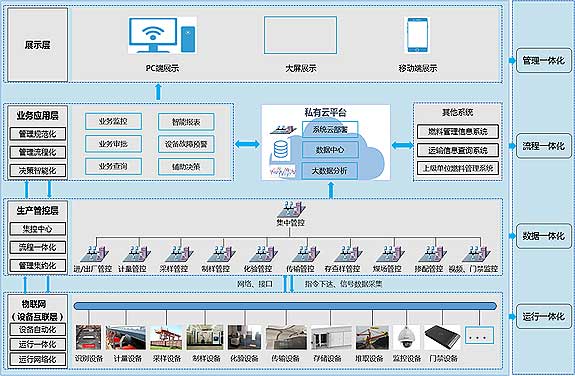

1、系统功能-架构图
2、管控中心
（1）一体化平台：网络将燃料进出场管理、计量、采制样、样品传输、存取、煤场各个环节设备控制系统集成一监控平台，实现数据局实施采集展示、设备状态监视。
（2）实时交互：监控人员通过大屏幕显示实时了解各个工作流程的情况和主要数据，可与现场进行实时交互与远程遥控。
（3）信息穿透：根据实际现场布置图，将现场分成若干区域,设置多个信息热点，可进行信息穿透。

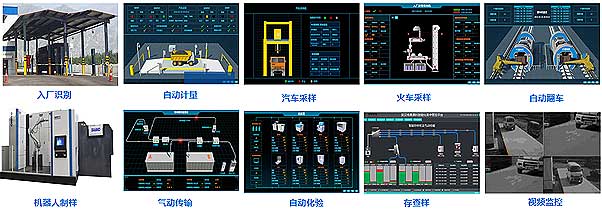

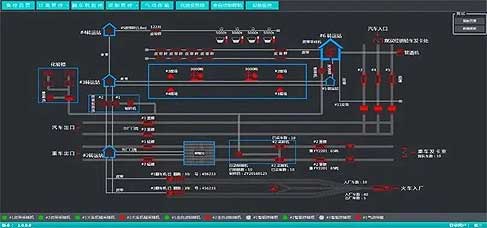

3、集控总览
（1）流程管控：对燃煤进出厂、计量、采样、制样、传输、存储、化验、装卸等环节实时跟踪、自主反馈，实时掌控业务进度节点和作业热区，辅助指挥调度。
（2）数据监控：设备运行参数实时监控，燃料进、存、出，量、质信息实时更新展示。
（3）视频监控：对关键区域和重点作业环节现场实时视频监控，规范人员行为，异常数据现场追溯。
（4）远程指挥：实现远方对底层设备的启、停和人员调度。
4、集控自动识别

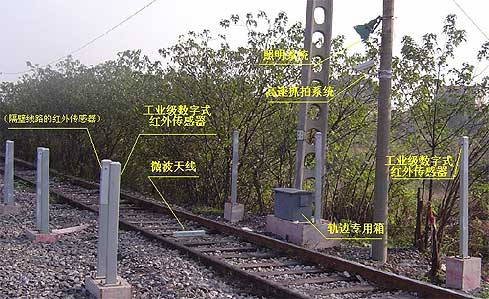

（1）火车识别：来煤通过火车车号自动识别装置，实现采样车辆自动识别。

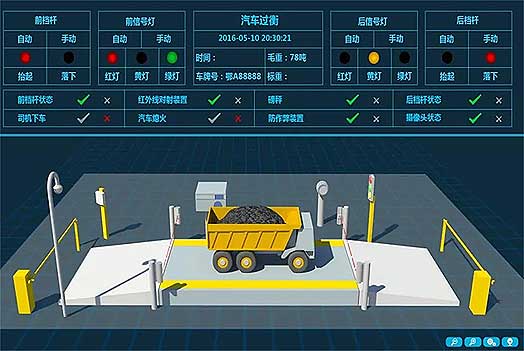

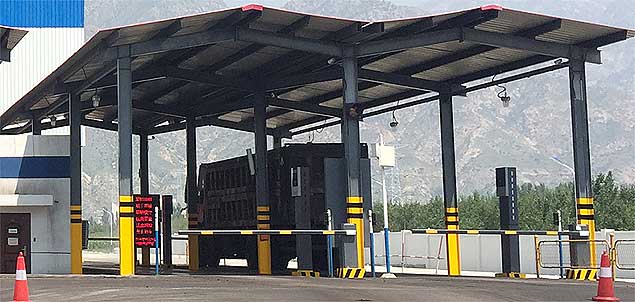

（2）汽车识别：应用射频技术、感应技术、图像识别技术，实现入厂、过磅称重、采样、卸煤、出厂过程中的来煤自动识别管理。

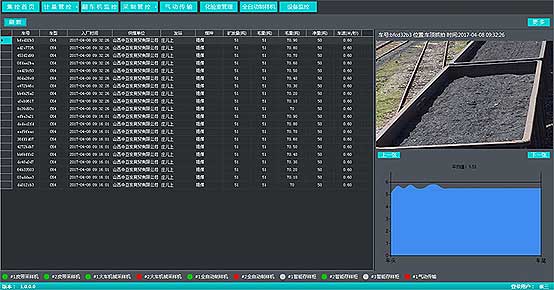

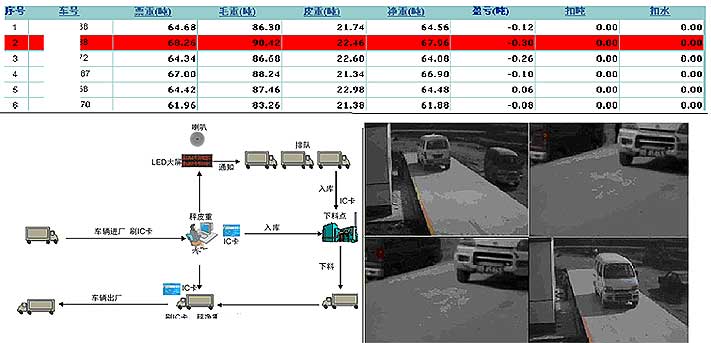

5、集控计量
（1）数据可视化展示：集合了编号、车次、矿别、发站、到站、车号、票重、毛重、皮重、净重、过衡速度、时间等信息，可进行单条信息穿透展示和规批、分矿别实时统计可视化展示。
（2）预警提醒：结合大数据分析应用，对异常数据预警提醒。
（3）远程监视：与衡器接口集成，实现对计量设备的远程监视，包含设备故障、计量脉冲、瞬时流量。

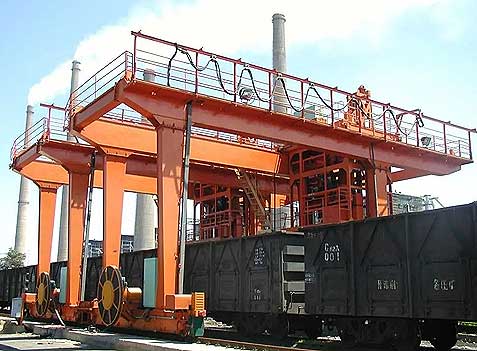

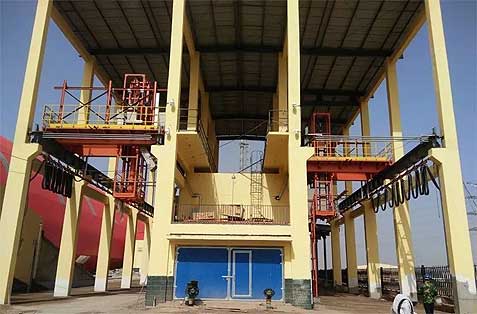

6、集控采样
（1）自动采样：接收系统提供的采样方案，采样结束后，将采样完成信号、采样器行程、大小车行程传送回监控系统。
（2）状态监控：将采样机的运行状态，包含、自动/手动状态、清扫提示、当前采样编码、当前集样桶号，传递给监控。
（3）预警提醒：包括缩分、收集器、样料皮带、斗提、液压系统)等设备的过载、堵塞情况，传递给监控软件。
（4）远程控制：远程启动、停止采样机、故障复位、换罐、卸料、联锁/解锁、卸料完成的功能。
7、集控翻车
（1）状态监控：与翻车机通过接口对接，读取翻车机运行状态，并记录当前翻车的车号、已翻车数、翻车时间等信息对翻车机进行实时监控，与接车信息关联匹配，形成火车入厂卸车信息。
（2）实时监测：可实时监测翻车机的运行状态，包含运行状态、回翻、到位、当前车号、批次节数、当前节数。
（3）混编处置：来煤混合编组情况，能在前一批次卸车至最后1节时进行自动提示采取清空措施，防止批次煤炭混样。

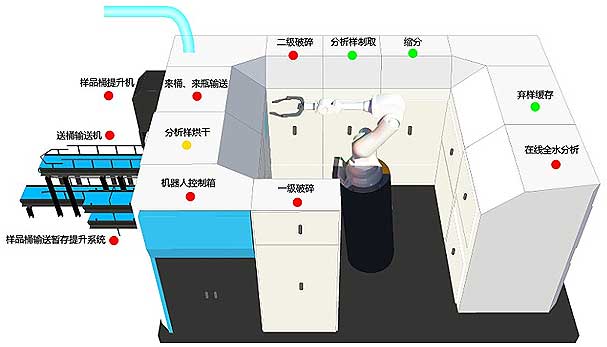

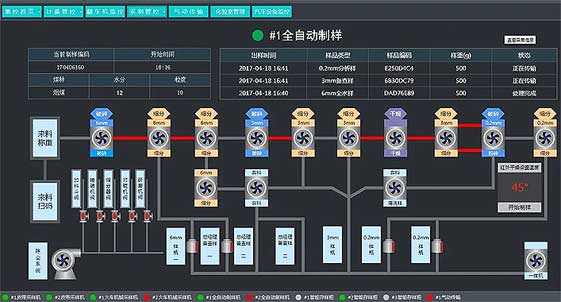

8、集控制样
（1）自动制样：制样机控制系统按照制样机工况及来煤信息选择一路制样系统进行工作。
（2）预警提醒：实时显示燃料制样及现场监控信息，对于异常记录用红色示警。
（3）模式切换：具备自动和手动两种操作模式。
（4）远程监控：支持视频联动查看设备运行情况，制样机运行状况和制样机过程管理数据，手工无法更改。

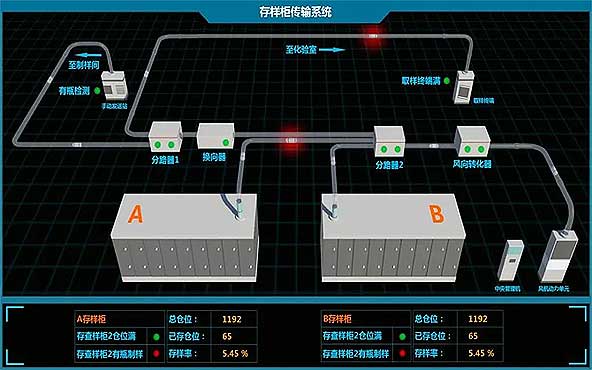

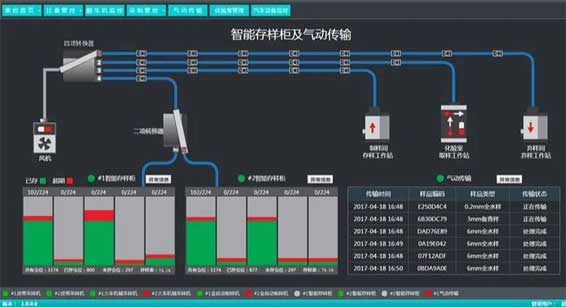

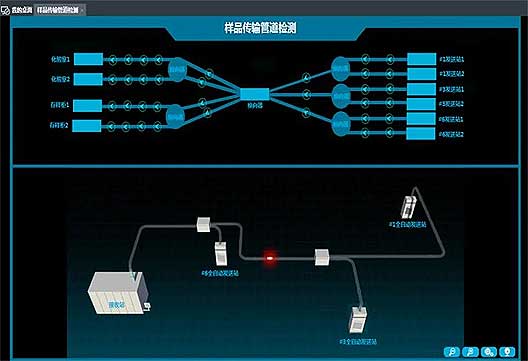

9、集控气动传输
（1）传输链路：全自动机器人制样机、全自动存查样柜、化验室之间采用气动传输系统进行传输。
（2）实时监控：监控气动传输系统运行状态和样瓶在管道中的输送过程，记录每次传输的详细信息。
（3）预警提醒：故障自主反馈，可远程进行传输故障检测，根据运行状态和跟踪记录，判断故障原因、故障点，传输发生故障可定位样品瓶所在位置，该点闪烁。

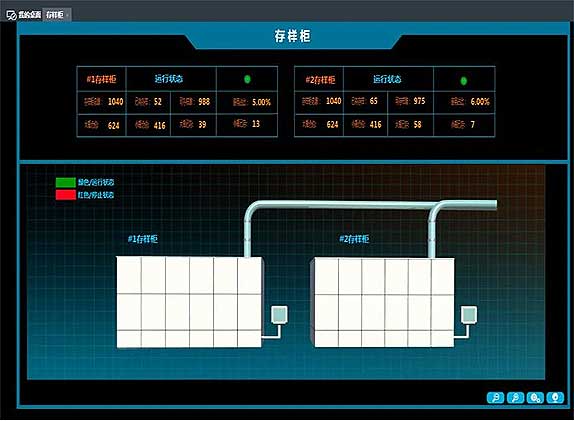

10、集控存查样
（1）实时监控：全自动存样柜运行状态，运行、停止状态不同颜色区别显示。
（2）可视化展示：可存样容量、占用仓位数量、可用仓位数量。
（3）临期提醒：样品存放到期系统自动提醒，自动生成到期清单，审核确认自动清样。

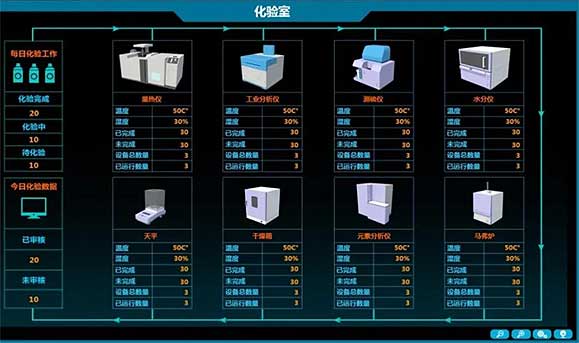

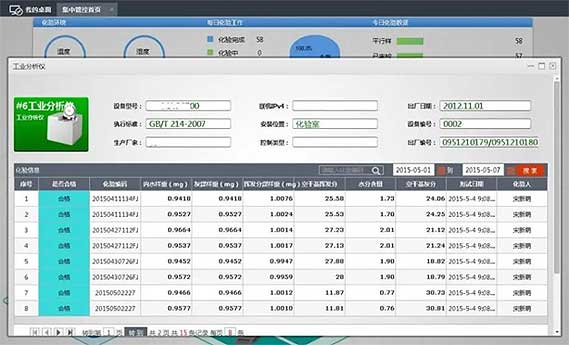

11、集控化验
（1）设备数据监控：系统与验室设备接口集成，实现对各化验设备过程参数进行远程监视，以图形化直观显示各化验设备的实时运行状态。
（2）预警提醒：当前化验的温度、湿度的显示，设备异常自主报警提醒。

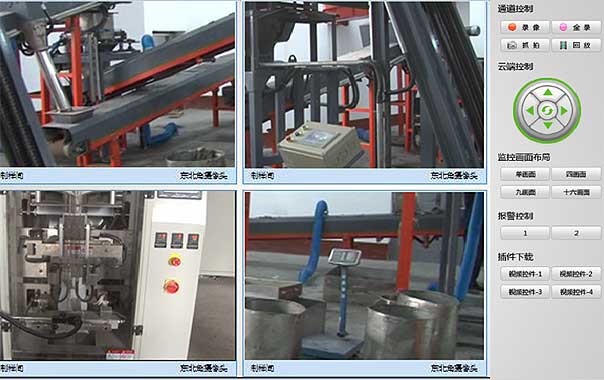

12、集控视频
（1）界面任意调取：可实现任意监控界面的调取。
（2）远程操作：并可对摄像机云台进行远程操控、角度调整。
（3）预警提醒：可基于物理区域划分，实现与门禁的联动，现场非授权闯入对应监控自动弹出。

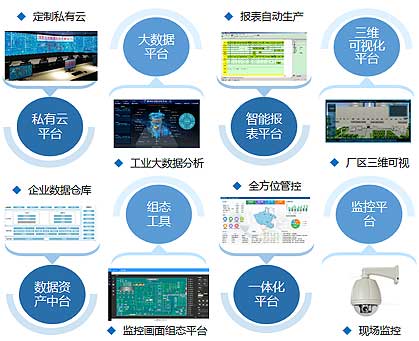

13、软件平台

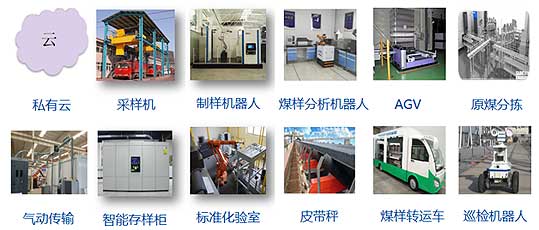

14、硬件平台
