1、产品简介
目前常用磁粉探伤仪大多采用50HZ交流或直流电,交流探伤深度浅,直流则探伤速度慢而且需要退磁。我司充电变频磁力探伤仪可根据缺陷深度选择电流频率全方位检测缺陷,提高探伤灵敏度。变频交流综合了交流电、直流电、整流电、冲击电流的优点,它突破了目前磁粉探伤只能探测金属表面缺陷的局限,弥补了薄钢板超声探伤困难的缺点,探伤深度深,灵敏度高,在没有外接电源的情况下可以连续工作6小时。
2、产品选型

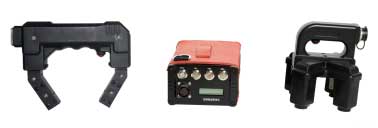

(1)CCFS-Ⅱ/CCFS-Ⅳ

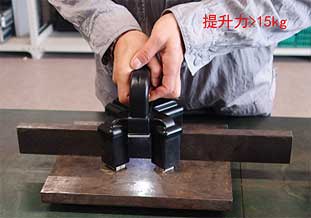

① 提升力:大于7kg(国家标准4.5kg)/ 大于15kg(国家标准12kg)
② 探头工作电流:0.8A / 0.3A
③ 数字MCU调相变频:3HZ,10HZ,20HZ / 10HZ,40HZ
④ 灵敏度: A-15/100
⑤ 充电时间5h,连续工作时间6h
⑥ 高导磁探头(CCFS-Ⅱ可选角焊缝探头、马蹄形探头;CCFS-Ⅳ可选自吸式探头)
⑦ 8.8AH锂离子电池
⑧ 主机1.7kg,磁轭探头2.1kg / 主机1.7kg,探头2.3kg
⑨ CCFS-Ⅳ可定制拍照、录像功能
⑩ CCFS-Ⅳ LED白光照明和紫外灯可切换

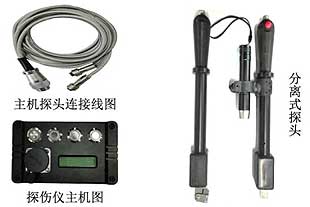

(2)分离式磁探头(联箱管座专用)

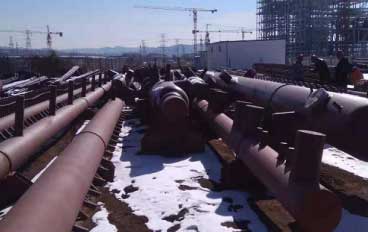

① 联箱管座在用磁粉探伤时,因普通的磁轭探头只能探伤最外管排的外侧部位,管排中间无法放入探头,造成探伤比例很低,根本满足不了现场的要求。
② 新研发的分离式磁探头将磁轭探头分成两个细杆探头,使其能放入管座的任意位置,将其直杆对着联箱本体,带90°弯头的杆对着小管管壁,加磁后喷磁悬液。灵敏度试验A型试片(30/100)能清晰显示,满足其规程的要求,这种装置也可用于复杂工件表面的探伤。
3、主要功能及特点:
(1) 磁场穿透深度深,可发现表面或距表面8mm深的人工裂纹(0.1*2*30mm)
(2) 待机能耗低,效率高
(3) 体积小,重量轻,CCFS-Ⅳ可配轻便型探头(2kg)
(4) 灵敏度高,国家标准A型试片能全部清晰显示
(5) 磁粉游动性好,易于吸附在缺陷上面
(6) 对于表面有薄油漆、镀层等杂物的工件,不需做处理,即可进行探伤
(7) 探伤后不需要退磁
(8) 可搭配磁力探伤缺陷显示膜使用,缺陷磁痕长久保存
