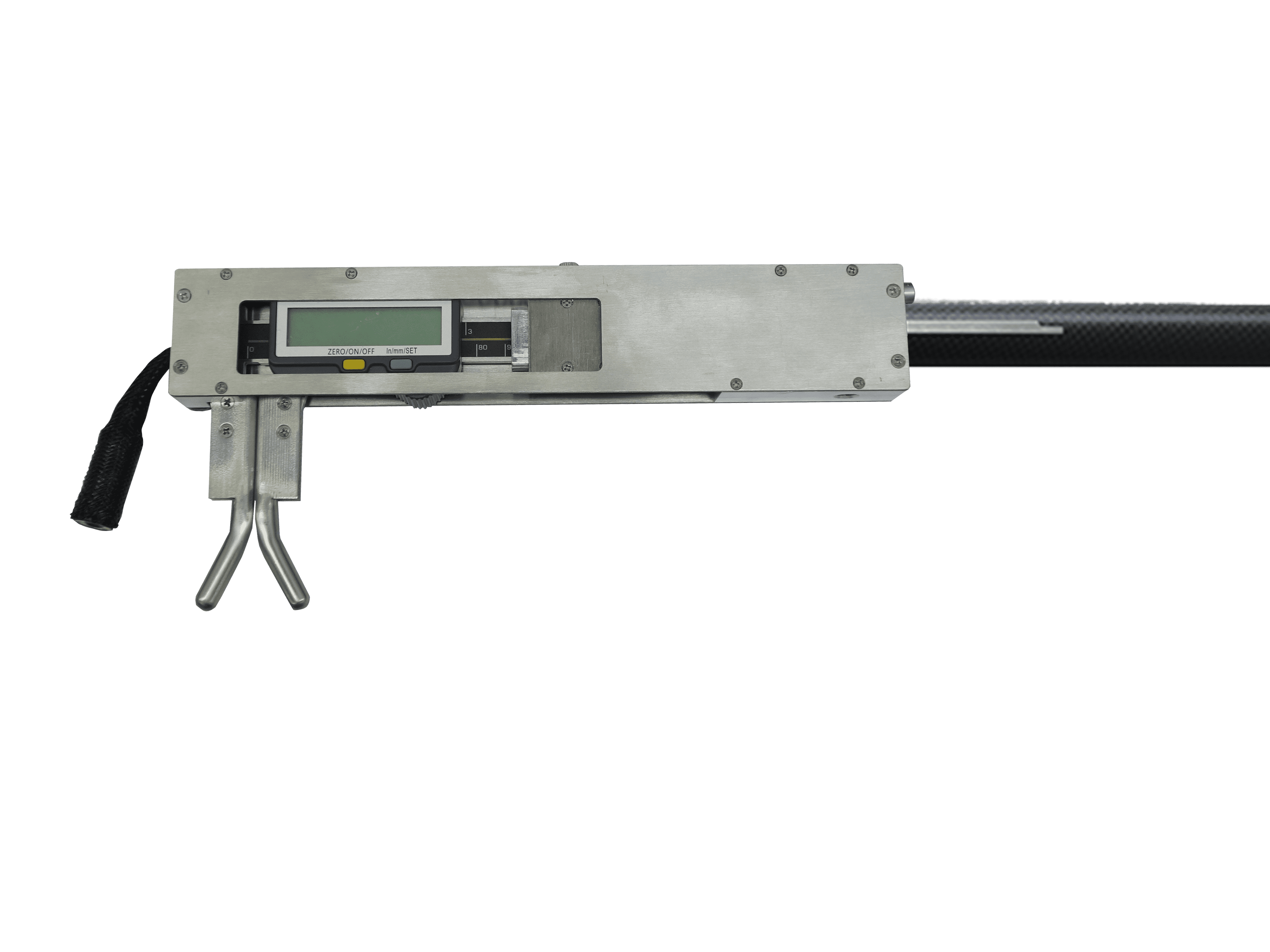

管屏胀粗测量内窥镜

针对火电锅炉受热面管屏受检区域和管屏密集区域以及人员无法进入区域,管屏胀粗测量内窥镜是一种先进的锅炉受热面管胀粗测量装置,克服了测量工具之不足,在满足精度的前提下,大大提高检测速度,能测量紧密排列的受热面管胀粗数据,操作简便,迅速准确地进行防磨防爆检查,如完成大面积外观检查、胀粗测量,并能同步保存外观视频及胀粗数据,方便后期查证。

1、视频检测

前端搭载高清图像传感器,高亮度LED照明,实时高清摄像,可实现对管壁外表面结焦、腐蚀、损伤、较大裂纹的检测,具备检测数据储存功能,方便后期查证,通过WIFI实时将图像传到手机上。

2、管道蠕胀检测

搭载高精度电子卡规,预调管子直径,通过弹簧伸缩准确、快速检测管子外径尺寸,同时对胀粗超标管子报警提示,并将数据通过蓝牙传到手机上显示。

3、伸缩杆

伸缩杆有5m的伸缩量,内置充电电池。

4、主要性能参数

测量精度:0.01mm

测量管径范围:0- Ø 80mm

图像:1080P2K4K150度广角镜头

整机厚度:40mm

伸缩长度:3米—5米可选配。

工作时间:内置3000mAH锂电池,工作时间大于5小时。

显示存储:直径、图像同屏显示,支持数据一键保存。


管屏胀粗测量内窥镜的应用

锅炉受热面管防磨防爆检查,现在检测方法基本是靠检查人员目测、手摸、配合简单的测量工具,考虑到检查环境差,检查任务量大,检查区域危险等客观因素,检查的准确性、真实性、全面性、都无法考证。

采用管屏胀粗测量内窥镜,检测数据可实时储存,保证每根管的检测过程有证可查,同时对后期检修提供有力参考依据。

另外,炉内管屏结构复杂、环境恶劣,并存在高空坠落的危险,可检部位基本是人员可到达区域,漏检部位较多,使用伸缩式管屏胀粗测量内窥镜,可完成危险部位、狭小部位的全面检查,同时省去拉管屏的时间及费用。

高温过热器、高温再热器,特别是低温过热器、低温再热器、省煤器管屏布置紧密,管屏间距小,人员无法进入,依靠人工最多只能检测外三根,其余管屏只能不做检测,或靠人工拉开管屏,再进入检测,检测效率低,成本高。管屏胀粗测量内窥镜,可快速完成管屏间距大于25mm的涨粗、外观等缺陷检测。


四、结语

伸缩式管屏胀粗测量内窥镜决了低温再热器、低温过热器及省煤器等区域空间狭小人员无法进入盲区的检查的难题,减少了这些区域的爆管事故; 1人可完成3人的工作任务,节省人工75%,大大降低了费用和工期,是防磨防爆检查技术大变革,给锅炉安全运行带来了有力保障。
