电厂智慧安全管控系统

一、概述

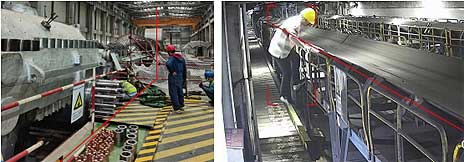

目前电力系统现场作业环境复杂且点多面广，是现场管理的一大难题，尤其进行检修作业时，检修项目多、交叉作业多、流动性大；而且外委较多，外委人员安全意识和技术水平参差不齐，违章作业频发，容易引发安全事故；使得安全管理及监管难度更大。

为确保现场作业安全可控，全面提升管理效率，通过信息化管理手段，达到事前管控、事后追踪分析的目的。本系统将人工智能、云计算、移动互联网、智能终端、物联网等先进技术与现有生产管理系统、全厂视频监控系统、入厂权限系统设施相互通讯、数据整合分析应用，搭建一套科学智能的现场作业智慧安全管控系统，提升厂区整体的安全管理水平，促进公司高质量安全发展。

二、系统架构

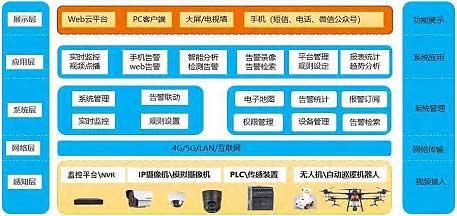

系统设计基于网络数据传输架构，可以不用改变原有的监控系统，利用工厂现有网络， 实现统一监测和分布式管理。

(1) 感知层：对前端的摄像机、平台视频流进行采集接入；

(2) 网络层：视频数据上通过网络传至云端；

(3) 系统层：系统对采集的视频、温度等数据后进行实时处理分析，并提供系统设备管理、告警联动、规则设置、电子地图、告警统计、报警订阅、权限管理等功能；

(4) 应用层：提供实时数据点播、实时分析告警、告警检索、告警录像、报警统计、趋势分析等功能；

(5) 展示层：提供 WEB 端、PC 端、大屏/电视墙、手机端（微信公共号、短信、电话）多种展现方式。

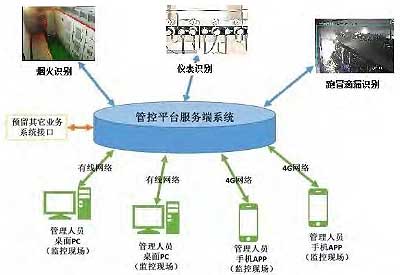

前端架设高清网络摄像机等各种识别传感器，通过局域网将视频传至监控中心。中心智能分析系统获取到前端数据，进行实时的分析与监测。当出现异常的情况，将数据传送中心管理平台，并发出告警提示，同时驱动现场摄像机音响播放预警提示。对于值班人员没有及时响应的情况，还可以上报上一级主管，通过手机短信、电话、邮件等方式上传预警现场照片和视频，快速处置紧急事件。后端智能分析系统支持视频管理端、云客户端、手机端，3种告警展示方式。所有终端均支持从系统接收推送的告警信息，系统日志，用户报表。支持微信公众号、邮件等方式的告警推送。

（1）系统和移动APP中进行外委单位的入厂资质申报，由外委单位自行填写单位的基本信息，包括法人代表姓名、法人代表电话，单位指派的联系人、联系电话、邮箱、传真、企业地址、外包单位概况等。支持登记营业执照、安全生产许可证、法人代表资质证书、法人授权委托书、企业安全资质证书、施工资质证书、项目经理证书、安全员证书、“四措两案”和近三年安全施工（维护）记录资质等电子信息。

（2）外委单位申报的工作流程审批，在系统和移动APP上对外包单位提交的资质进行审核。可查询资质申报的记录和本单位资质的审核状态。

（3）经授权的管理者可查看所有外委单位的信息，资质过期的单位有重点提示，并支持外委单位的入场、离场等操作。

（4）支持外委单位黑名单管理，经授权的管理者可将外委单位移入或移出黑名单，需说明原因。

（5）注册成功的外委单位可在系统和移动APP中进行人员信息的注册登记，包含姓名、年龄、住址、学历、手机号码等基本信息，工种、工龄、专业类别、技术等级、职称等职责信息，并同步上传身份证、人脸信息、体检报告及工伤保险（或意外伤害保险）、特种作业资质证书等资料，提交系统审核。

（6）支持外委单位人员信息登记注册的工作流审批，在系统和移动APP上对外包单位提交的人员注册信息进行审核。可查询人员信息申报的记录和审核状态。

（7）支持外委单位人员的入场、离场操作，支持将人员加入黑名单。

（8）支持外包工程的管理，外委单位可通过系统或手机APP在线办理开工报告，提交开工申请，审查通过后可进行外委人员信息登记注册。

（9）支持安全技术交底，包括交底类型、名称、时间、地点、人数、接收人和交底内容等，支持交底照片和文件的登记。

（10）支持外委单位施工安全评价，每个工程完成后，可进行安全评价，包括施工进度、质量、安全等方面的评价。

（11）外委单位施工流程支持步骤条导航操作，涵盖开工申请、安全交底、施工评价等步骤。

2. 作业人员安全管控系统

整个厂区布置多台无线AP，实现生产现场区WiFi信号的全覆盖，利用高清布控球、移动单兵记录仪、移动安监仪等设备实现现场监控、录像、远程喊话、拍照、人脸识别、安全防护预警等功能，利用信息化手段规范工程现场安全监护，利用科技手段强化外包单位、人员的安全作业管控，有效监督外委单位作业，减少习惯性违章现象的发生，促进较大风险作业管控系统化、移动化、智能化，逐渐由“人防”布控向“技防”转变。

（1）通过人脸门禁系统，结合人脸识别人员统计分析，记录人员到岗信息，包括到岗时间、地点、频次等。

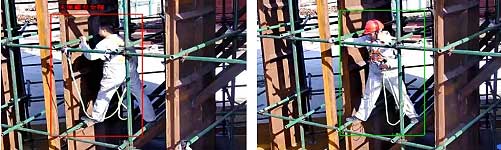

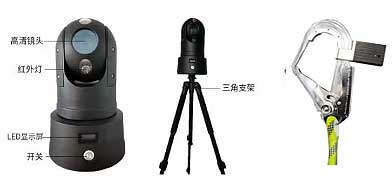

（2）通过作业现场布置移动安监仪、智能安全带等手段加强对现场作业不正确佩戴安全帽、安全带等违章行为的安全管控，系统具备实时监控、录像回放、远程对讲等功能，管理人员可以通过平台或手机APP远程掌控作业的实际情况，监督作业过程，并对违章行为及时警告制止。

（4）安全管理人员无法及时到达的施工现场，可通过集控室、辅控室、设备部、安监部等布置的大屏或手机APP实时查看施工现场情况。

（5）根据施工现场情况划定电子围栏范围和规则，通过现场摄像机+智能分析算法对进入电子围栏监测区域的活动目标进行识别，对封闭空间、关键区域徘徊的人员目标进行识别，实时且准确监测区域是否有入侵，提供告警提示、信息推送。

（6）通过移动终端上传现场发现的问题、风险、违章照片、视频等信息，系统自动发给相关责任人，内部管理人员审查违章信息，系统根据规章给出处罚举措，并发出提醒督促施工现场负责人整改。

4. 无人车间轨道平台巡检系统

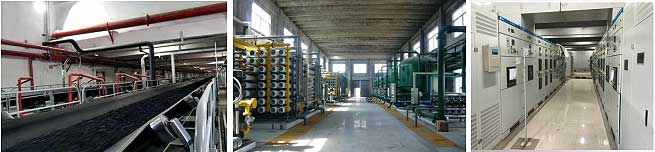

通过在无人生产车间部署智能轨道巡检监测平台，实现对设备巡检自动化，提升对设备的安全管控，提高数据采集质量，提升工作效率，提升企业安全生产效能及风险隐患防控能力。适用于对各种环境恶劣、现场情况复杂的场所及设备的监控与巡检。代替人工巡检，减轻劳动强度、降低劳动风险、提高生产安全性。巡检机器人能够全天候全方位全自主对发现场设备进行无人值守巡检，从而代替繁重的发电厂设备人工巡检。作为感知综合体，智能巡检机器人上安装有多种传感器，如温度、湿度、振动、气敏、气压、视频等，可以实现对设备运行状况、人员违章、仪器仪表识别、跑冒滴漏、现场环境的综合检测，而且利用其自身的移动功能，配合360度云台摄像机预置位功能，可以实现轨道精确定位及设备仪表正面准确抓拍识读功能，以保证识读设备数据的严谨及准确性。对巡检数据进行对比和趋势分析，及时发现设备运行的事故隐患和故障先兆等。适用于输煤廊道、变配电间、化学车间等重点巡检区域。

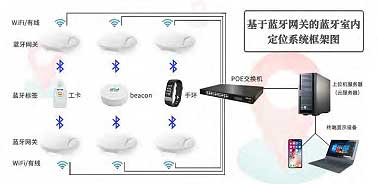

5. 人员定位系统

通过为每个作业人员佩戴有源电子标签，让管理员随时、随地，根据需要了解生产作业人员的活动轨迹与当前所处位置，保障对生产现场人员安全管理。

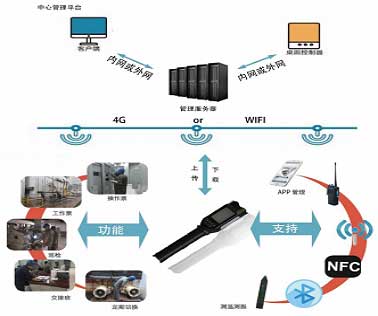

在传统工器具管理系统的基础上，采用成熟的二维码技术进行工器具的智能数字化管理。将工器具的信息录入管理模块后，将生成的相关信息发送给二维码管理模块，二维码管理模块根据接收到的信息生成二维码，生成的二维码可粘贴于工器具表面，进行扫描二维码可读取工器具信息和对工器具的管理。该智能管理电子库房主要包括：仓库情况、借出登记、归还登记、记录查询、试验信息、入库出库、定期检查、信息录入、二维码管理等模块。

7. 三维智慧电厂

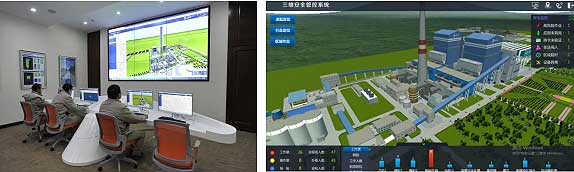

(1) 三维可视化电厂管理平台，同工厂的 MES 系统、视频监控、语音广播、自动化设备实时监控系统等集成在三维可视化的管理平台上，实现所有孤立系统的统一管理，结合监控中心大屏幕可以展现整个厂区实时数据监控以及各个生产车间各个监控环节的监控数据，同时工厂的日常生产、维护、扩建和维修项目提供完整、准确和可靠的基础数据依据。
(2) 三维智慧电厂自动化设备的实时监控,整合智慧电厂现有系统的实时数据与管理数据,打破传统二维软件的缺陷,实现预警分析，预案分析等功能。
